Maszyna do formowania rolek wsporników fotowoltaicznych

Maszyna do formowania rolek wsporników fotowoltaicznych
No	Przedmiot	Jednostka	Ilość
1.1	Odwijak hydrauliczny	No	1
1.2	Prostownica	No	1
1.3	Podajnik serwa	No	1
2.2	Prasa + wykrawarka	No	1
3	Maszyna do formowania rolek z kanałem C. Prędkość produktu 30-50M na min	No	1
4	Jednostka tnąca, prędkość wynosi 15-30M na minutę	No	1
6	System hydrauliczny	No	1
7	Elektryczny układ sterowania	No	1
8	Stół do pakowania	No	1

Wyślij e-mail do nas

Szczegóły produktu

Tagi produktów

Opis produktu

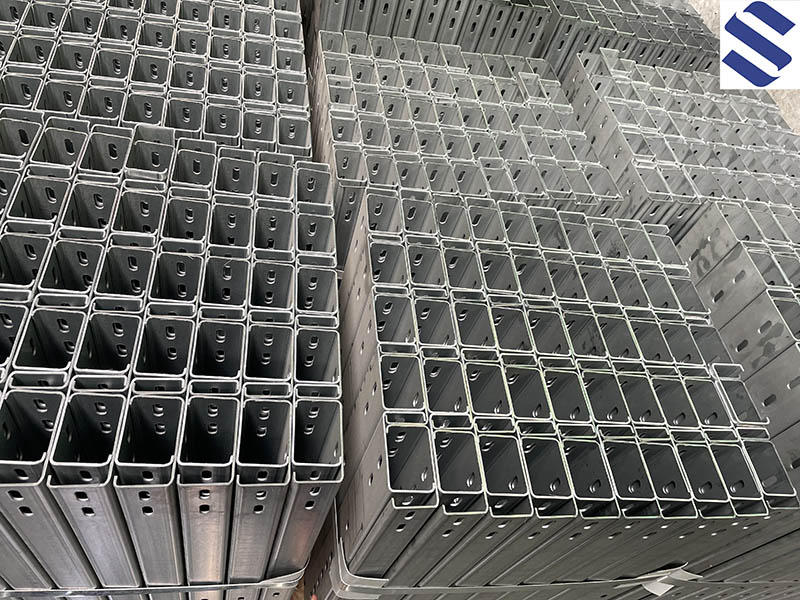

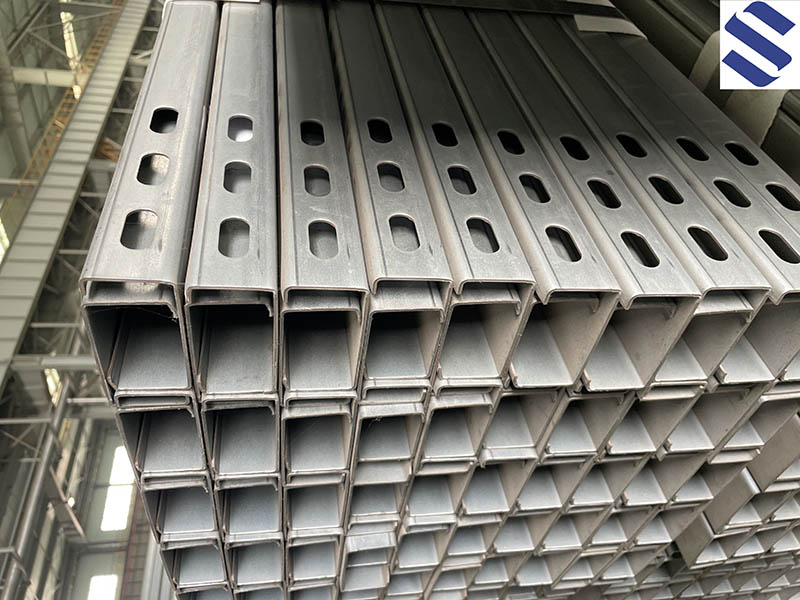

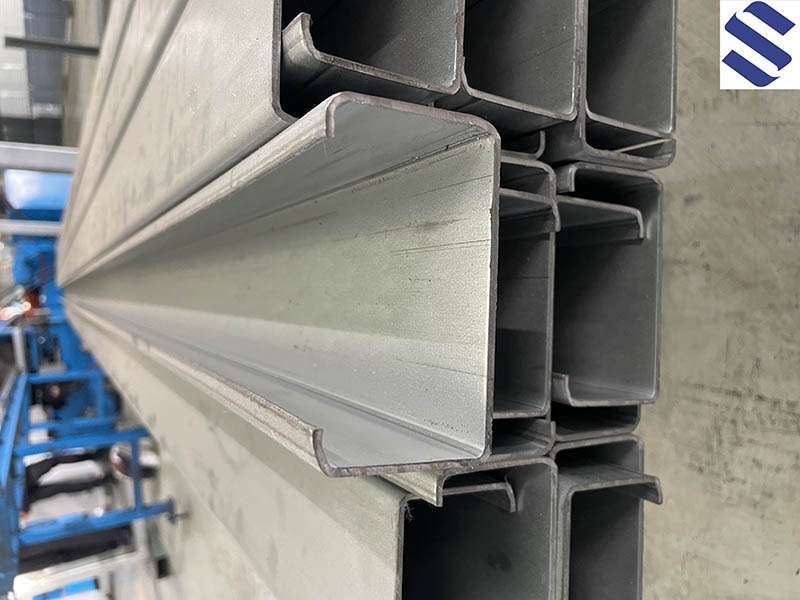

Ta maszyna wykorzystuje jako surowiec stal ocynkowaną lub stal walcowaną na zimno, przechodząc przez szereg etapów w celu uformowania jej w profil kanału AC o określonym kształcie i rozmiarze.

Urządzenia do etapów formowania obejmują rozwijarkę, urządzenie podające i poziomujące, urządzenie wykrawające, główny wałek formujący, hydrauliczny obcinak końcowy.

Falownik steruje prędkością silnika, system PLC automatycznie kontroluje długość i ilość.

Dlatego maszyna osiąga ciągłą automatyczną produkcję, co jest idealnym sprzętem dla przemysłu formowania na zimno.

Materiał profilu	A) Listwa ocynkowana	Grubość (MM): 1,5-2,5 mm
	B) Czarny pasek
	C) Pasek węglowy
Wydajność	250 - 550 MPa
Naprężenie rozciągające	G250 Mpa-G550 Mpa
części linii produkcyjnej	Opcjonalny wybór
Stanowisko formujące	18-20 stopni (według rysunku klienta)
Główna marka silnika maszyny	TECO/ABB/Siemensa	SZYĆ
Układ napędowy	Napęd skrzyni biegów	* Napęd skrzyni biegów
Szybkość formowania	10-15 m/min	20-35 m/min
Materiał rolek	CR12MOV (stal Dongbei)	Cr12mov (stal Dongbei)
Marka przemiennika częstotliwości	YASKAWA	SZYĆ
Marka PLC	Mitsubishi	*Siemens (opcjonalnie)
System ścinania	SIHUA (import z Włoch)	SIHUA (import z Włoch)

Wprowadzenie maszyny do formowania rolek kanałowych struct
Proces produkcyjny: Odwijak → dźwignia i podajnik → prasa (zawiera matrycę wykrawającą) → profil do formowania rolkowego → stół do cięcia → stół do pakowania (układ hydrauliczny o mocy) wszystkie części były kontrolowane przez elektryczny układ sterowania.

Maszyna do formowania rolek wsporników fotowoltaicznych01

Maszyna do formowania rolek wsporników fotowoltaicznych02

Wideo

Niwelator

Niwelator maszyny do formowania rolek kanałowych struct.

Maszyna do formowania rolek wsporników fotowoltaicznych03

Prasa maszyny do formowania rolek wsporników fotowoltaicznych

Pojemność Yangli 125 ton YANGLI JH21-125.

Maszyna do formowania rolek wsporników fotowoltaicznych04

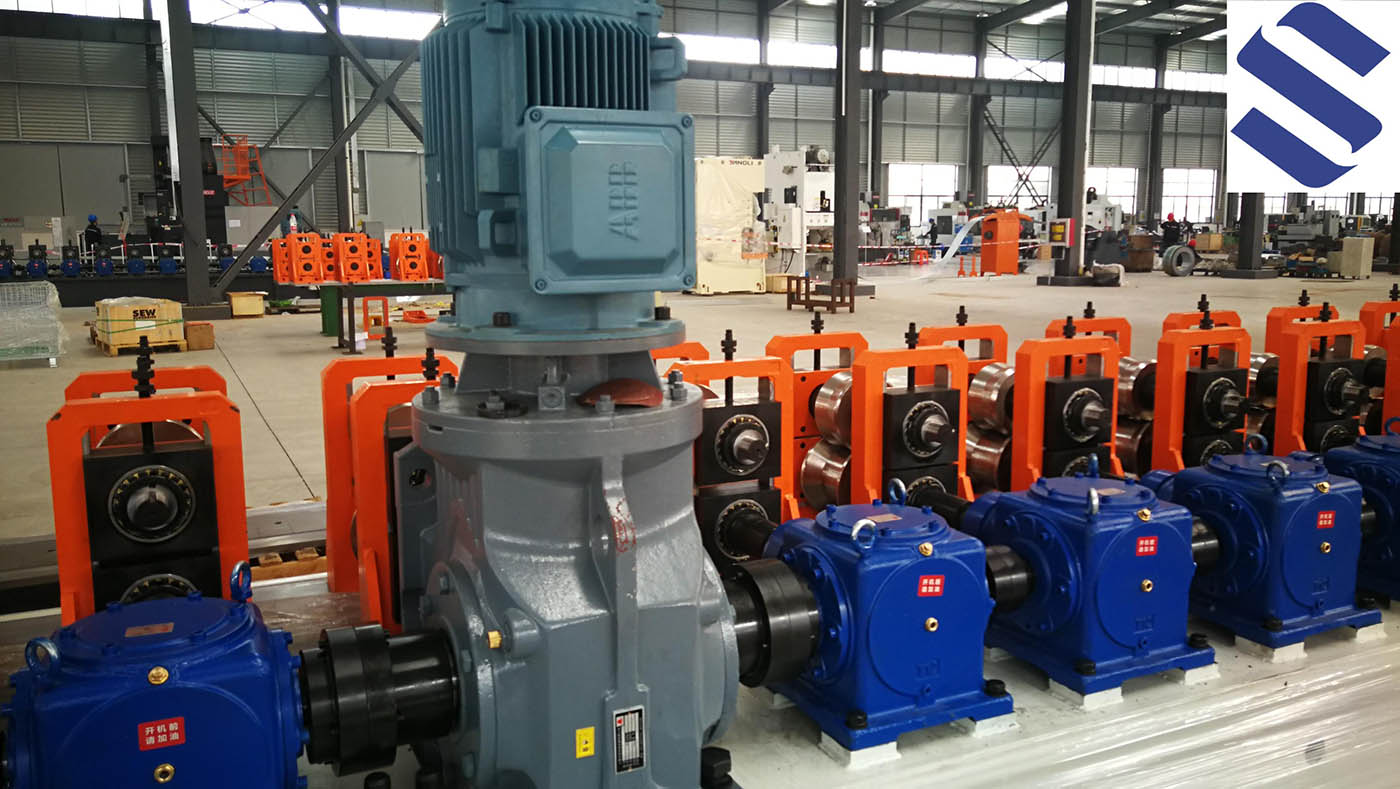

Maszyna do formowania rolek wsporników fotowoltaicznych z układem napędowym

Maszyna do formowania rolek C 38*40 Prędkość produktu 30-50 m na min.

Stół do pakowania maszyny do formowania rolek wsporników fotowoltaicznych

Stół sztaplujący 6,5m.

Elektryczny układ sterowania maszyny do formowania rolek wsporników fotowoltaicznych

1. Enkoder: OMRON (marka japońska)
2. Silnik częstotliwościowy: 45KW(NIDEC)JAPONIA
3. PLC: MITSUBISHI (marka japońska)
4. Interfejs ludzki: KINCO
5. Przekaźnik: OMRON (marka japońska)
